ZAの石油化学プロセス遠心ポンプ

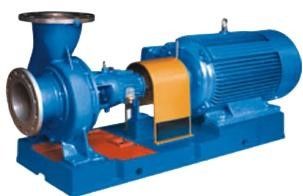

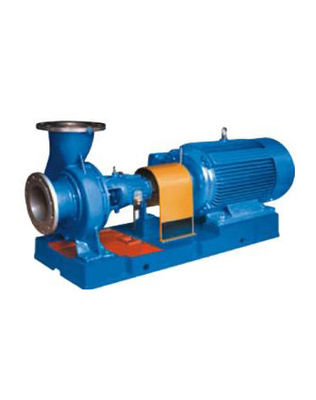

石油化学ポンプ製品紹介
プロダクトの標準の実行:API610 (Ed.10)およびVDMA24297 (頑丈な)
ZAシリーズ標準的な化学ポンプはDIN24256、標準的な化学ポンプ間の基本的なプロダクトのISO2858およびGB5662-85としてそのような標準に横の、シングルステージおよび単一吸引の遠心ポンプ、魔法使い合致するである。
それは低温または高温、中立または腐食性です、きれいですまたは固体穀物を含んでいるか、または有害、引火しやすいですまたは爆発性である媒体を運ぶために適当である。それは化学工学、石油化学製品、鋼鉄仕事、発電所、製紙、パルプ、薬、食糧および砂糖精錬としてそのような企業で主に応用である。
石油の化学ポンプ構造特徴
ポンプ・ボディ:フィートの支持構造の採用;
インペラー:閉められ、semi-open、そしてfull-openタイプ;ポンプの軸力は残りの軸力が軸受けによって耐えられる間、背部刃かバランスの穴によって主に釣り合っている。
ポンプ カバー:それは密封腺を密封キャビティを形作るために使用し、標準的なキャビティ次元はさまざまなシールのタイプを与えることができる。
シャフトのシール:異なった働く条件に従って、そのようなシールのタイプはシリーズのパッキング シール、単一の端の表面機械シール、二重端の表面機械シールおよび機械シールとして採用することができる。
軸受け:それは薄いオイルの潤滑モードを採用し、オイル レベルは一定した水平なオイル コップ制御され、十分によい潤滑の状態で働く軸受けを保障する。
シャフト:それはブッシュによってシャフトの耐用年数を改善するために媒体がシャフトに直接連絡することを防ぐために保護した。
石油化学ポンプ労働条件
中型の温度:-40°C----+500°C
流れQ=2~8000m3/hの頭部:3-240 (m)
働き圧力:50barまで
回転速度n=1450~3600 r/min、50Hz/60Hz
ポンプの回転方向:右回りにモーターからポンプに見られた場合。
いいえ。 | 名前 | 材料 | いいえ。 | 名前 | 材料 |
1 | 包装 | SUS304 | 15 | 後部忍耐腺 | FC200 |
2 | 包装リング | SUS304 | 16 | シャフト | ANSI420 |
3 | 前部インペラー リング | SUS304 | 17 | 後部塵鍋 | FC200 |
4 | インペラー | SUS304 | 18 | 支持フィート | FC200 |
5 | 後部インペラー リング | SUS304 | 19 | 軸受けスペーサ リング | FC200 |
6 | ボンネット リング | SUS304 | 20 | 先を細くされた軸受 | Standar |
7 | ポンプ ボンネット | SUS304 | 21 | オイル レベルの窓 | PTFE |
8 | 家の忍耐 | FC200 | 22 | 前部塵鍋 | FC200 |
9 | シール腺 | SUS304 | 23 | 排出管 | SUS304 |
10 | 前部忍耐腺 | FC200 | 24 | シャフトのシール | M.S、G/P |
11 | 円柱軸受 | Standar | 25 | シャフトの袖 | SUS304 |
12 | 保持器リング | SUS304 | 26 | ねじプラグ | SUS304 |
13 | 空気救助の雄ん鶏 | FC200 | 27 | 密封のガスケット | PTFE |
14 | 角のボール ベアリング | Standar | 28 | インペラーのナット | SUS304 |
