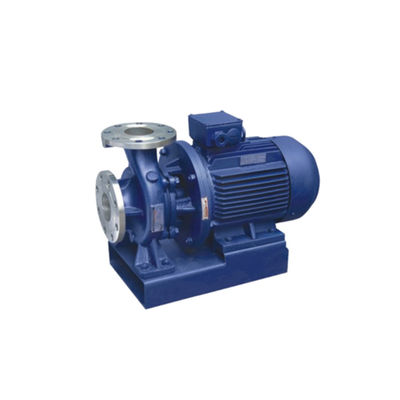

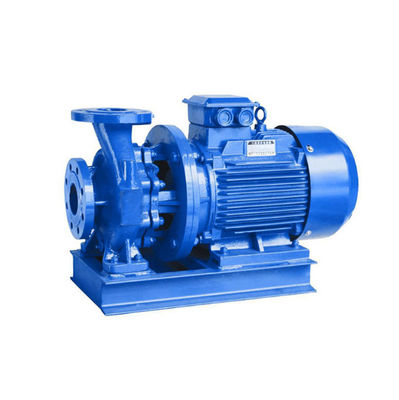

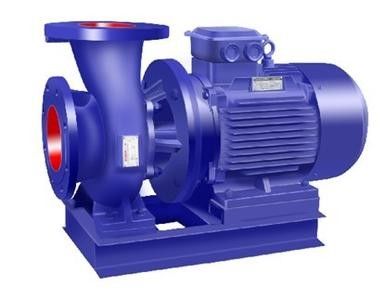

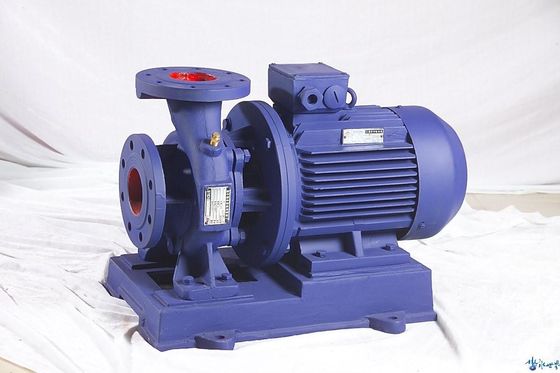

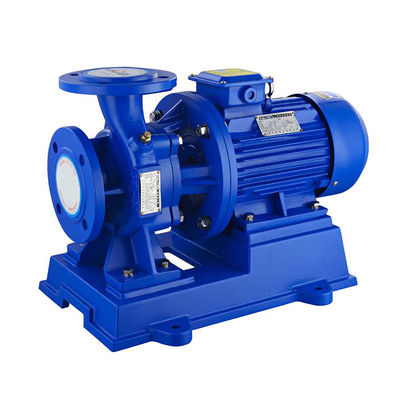

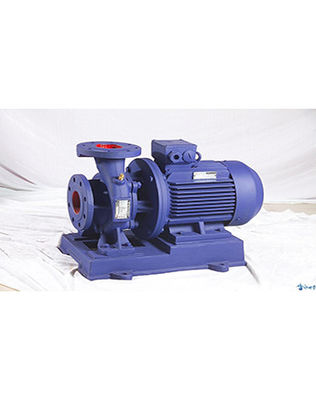

ISW水平端吸気ポンプ 単段管道モノブロックモーターポンプ
紹介:
1ISW水平端吸気ポンプは,Rondaによって設計された高効率の省エネ製品です.
2.安定した走行,低騒音,高コンセントリスティ性.低騒音のベアリングがモーターに使用され,プロペラーは最高の動力と静的バランスです.振動がなく,環境が改善される.
3シャフトはカービッド合金で機械的に密封され,真心分離ポンプの詰め込みシールの深刻な漏れを解決します.作業期間を延長し,作業場を清潔で整然と保ち.
4工業および都市で広く使用されています. 給水と排水,高層ビル,増強水供給,庭園灌水,消防増強,遠隔水供給,暖房システム,浴室や設備のコンテストで冷や熱水の円形ブースター.
5ポンプは,作業場の動作条件に応じて,垂直,水平など,流量とストロックの要求に応じて,必要な流量とストロークを増加させるため,並列および/または連続で設置されている.
6流量範囲は1.1-2400m3/hとストローク範囲は8~160mで,基本的なタイプ,バイパスタイプ,ABC切断タイプなどがあります.そして,異なる流量媒介と温度,IRG/IRGB/ISWR温水ポンプ,IHG/IHGB/ISWH化学ポンプとYG/YGB/ISWBオイルポンプなど同じタイプと同一の特性データを持つシリーズ製品が設計され製造されています.
商品の詳細:
| 作業原理: | 遠心機 |
| 主な用途: | 水 (石油,化学品,私達に連絡してください) |
| 運転手: | 電動モーター |
| パワースペック: | 220V/240V380/415V 3相; 50hz/60hz |
| 最大許容される液体温度: | 100°C (212°C)°F) |
| 接続の種類: | フレンズ |
| ケース: | 鋳鉄 ステンレス鋼 |
| インペラー: | 鋳鉄 ステンレス鋼 ブロンズ |
| シャフトシール型: | メカニカルシール |
| 最大駆動力: | 250KW ((340HP) |
| 最大口径: | 500mm ((20インチ) |
| 最大放出側圧: | 1.6MPa ((16bar) |
| 最大ヘッド: | 160m ((524.8フィート) |
| 流量範囲: | 1.1-2400m3/h ((4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (4.8-10560US.GPM) /h (GPM) /h (GPM) /h (4.8-10560US.GPM) /h (GPM) /h) /h (4.8-10560US.GPM) |
| パンプタイプ: | 水 温水型 油型 化学型 |
性能データ:
| モデル | 容量 | 頭部 | パワー | スピード | エフ | (NPSH) r | 体重 | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15から80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20から110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20〜125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20〜160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 から 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25~125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25~125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25~160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32〜100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32〜125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32~160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32~200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ...... ほら | ||||||||
| 400〜300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400〜315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400〜450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400〜450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400〜500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400〜500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400〜500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500〜300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500〜315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
上記のパラメータ表は全体の一部に過ぎません.詳細については,直接ご連絡ください.
