QSP 潜水式下水水道ポンプ: 水耐性のあるワイヤと砂防止
紹介
QSP型水で満たされた潜水ポンプ (QS潜水ポンプ) は,ポンプとモーターという2つの部分からなる.
水ポンプは,インペラー,ガイドシート (ガイドシェル),水入口ノード,水出口,その他の部品から構成される.インペラーは,円形の袖または鍵で固定される.潜水艇 の モーター は 水 で 満たさ れ た 構造 を 採用 し て い ますステータの巻き込みと鉄コアは水に直接浸透され,主にモーター冷却とスライディングベアリングの潤滑に使用されます.モーターのステータルの巻き込みは,耐水電磁線を採用ローターはリスの檻構造です.モーターの上端には水注入孔と排気孔が備わっています.そして下端は水放出穴で満たされていますモーターの下部にはポンプの軸力とローターの死体重力を支える推力ベアリングが装備されている.ロータシャフトの延長端は,ゴム砂投げと滑りフレームオイルシールで装備され,砂防止メカニズムを形成堆積物がエンジンに入ることを効果的に防ぐことができる.
3相モーターは,ローリングベアリングとスライディングベアリングに分かれています.スライディングベアリングは,高品質のグラフィット袖と不老鋼推力板を採用しています.電気ポンプが動いているとき,それぞれ放射力と軸力に対応する密封リングと砂制御キャップはモーターの密封装置を構成します.
主な利点は: 信頼性の高い動作,耐久性,使いやすさ,高出力,故障が少なく,保守コストが低く,水で満たされている限り,モーターは正常に動作することができます.
適用する
この電動ポンプの特殊な構造と水源への汚染が少ないため,このシリーズは1つのマシンとポンプで水の中で動く水持ちツールの一種です.農業用土地の排水と灌水を広く使用することができます噴水灌輸,井戸水上げ,家庭用水の取り込み,産業や民事建築の水供給と排水システム,丘陵地帯の水道転換,低地地帯の排水.
3QSP潜水ポンプの使用条件
電気ポンプは,次の条件で連続的に動作することができるものとする.
1中間温度は+25°Cを超えてはならない.
2介質のpH値は6.5から8の間です5;
3固体不純物の体積比は0.1%を超えず,粒子の大きさは0.2mmを超えない.
4電源周波数は50Hz,電圧は380Vで,電圧の変動範囲は定値の0.9-1.1倍です.
5ダイビング深さは0.5m以下ではない.
設置方法と説明書

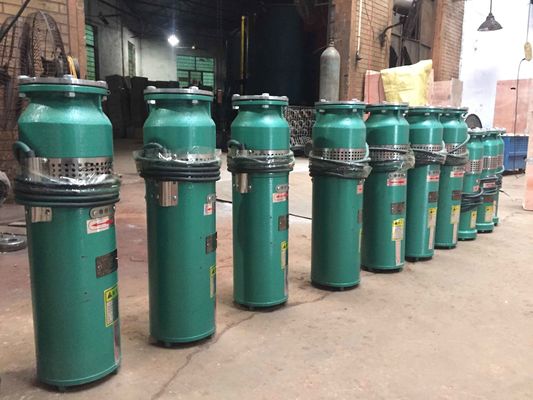

写真

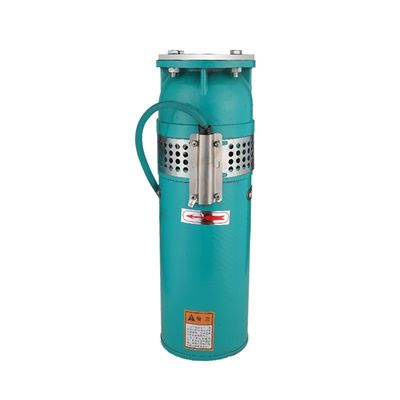

鋳鉄の材料

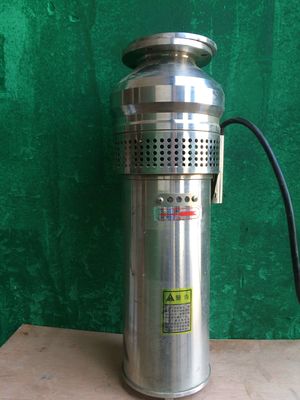

SS304に関する資料
パラメータ
| モデル |
流量 M3/h |
頭部 m |
パワー クワット |
流動 A について |
ポンプの高さ mm |
フレンズの外径 mm |
フレンジの中心距離 mm |
出口直径 mm |
| QSP15-10-0 試聴する75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0 試聴する55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0 試聴する75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0 試聴する55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-11 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1 やってくれ1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1 やってくれ1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1 について5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1 やってくれ5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2 について2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2 について2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2 について2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2 やってみろ2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5. オーケストラに5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5 試聴する5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5 試聴する5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5. オーケストラに5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5. オーケー5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5 試聴する5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5 試聴する5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-55 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5 試聴する5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5 試聴する5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5. オーケー5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7 試聴する5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7 試聴する5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7 試聴する5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7 やってみろ5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
