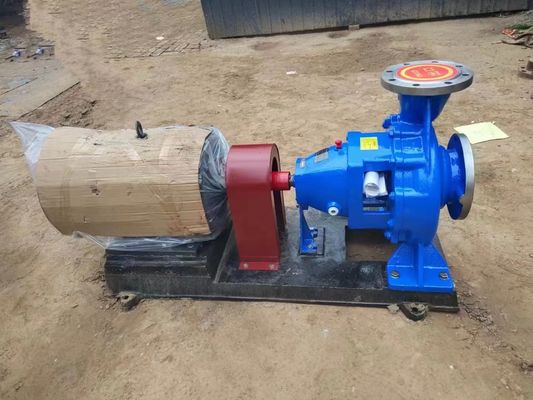

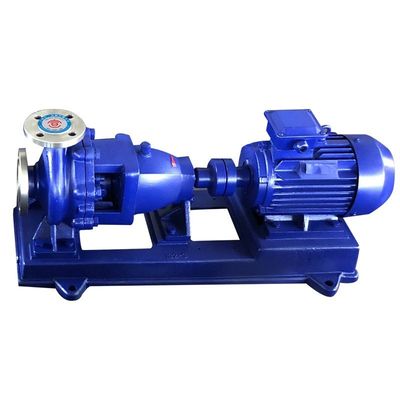

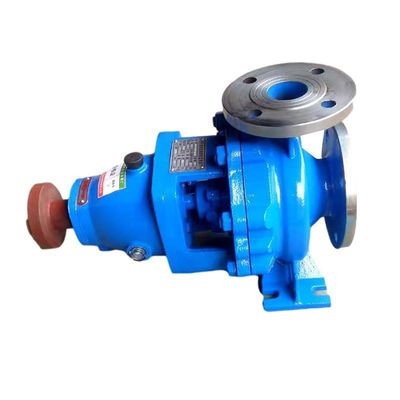

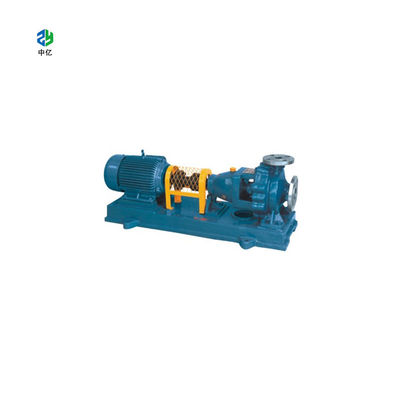

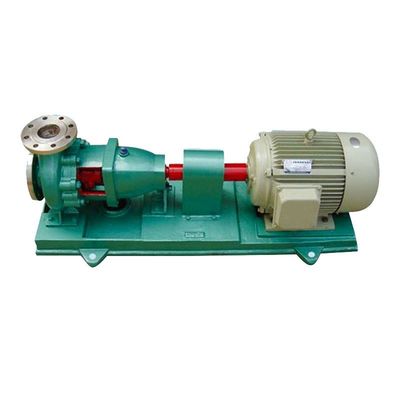

IHステンレス鋼 単段式海水塩水遠心ポンプ
製品概要
IH化学遠心ポンプは,国際規格に従って製造され,非金属プロセス設計を組み合わせた,単段階,単吸気,コンチレバー型遠心ポンプである.IHはFの腐食耐性ポンプの代わりにエネルギー効率の良い生産ですIH化学遠心ポンプは,固体粒子,腐食性および水に似た粘度のない液体輸送に適しています.平均気温は -20°Cから105°CですIHポンプは,化学,石油,電力,金属,紙,製薬,食品産業など耐腐蝕性,耐磨性,高温耐性,高い機械強度,安定した動作,先進的で合理的な構造など多くの利点があります厳格で信頼性の高いシール性能便利な解体と修理,長い使用寿命など
IH化学遠心機には33の基本モデルがあり,約22のモデルは2倍の速度である.2900r/min 1450r/min.A/Bモデルのインペラー直径の切断と変形後,生産総数は 112 件の仕様です.
性能範囲
流量:6.3〜400m3/h
頭5~125m
速度:2900r/min 1450r/min
パワー:0.55~90KW
入口直径:50~200mm
最大工作圧:1.6MPa
モデル式
IH 50 - 32 - 160 A IH は,国際標準の単段階単吸式化学遠心ポンプである.50はポンプ入口直径を表す.32はポンプ出口直径を表す.160 は,ホイップルの名直径 (mm) を表します"A"は,最初の切断後にインペラーの外径を表します.
設計特性
パンプの組成
IHシリーズの化学遠心ポンプは,国際標準 ISO に基づいて全国的にポンプ産業によって共同設計された製品です. 主な部品はポンプハウス,インペラー,シールリング,インペラーナッツ,ポンプカバー密封部品 中間支柱 軸 懸垂部品 など
ポンプ構造
ポンプカバーは,シームで中央サポートに固定され,中央サポートのポンプヘルディングとシームの接続で固定されます.ポンプヘルディングは軸吸いです.ラジアル放出と足のタイプによって支えられる懸垂部位は中部支架にシームで固定され,支架支架でベースに支えられる.拡張結合は,便利な解体のために設計されていますポンプのチェックと修理が必要な場合,拡張コップルの中部接続部品のみを解体する必要があります.入口と出口の接続管ポンプの外形とモーターは解体する必要はありません. それは世界における普遍的な構造です.
ポンプの回転方向
ポンプは,延長コップリングからモーターによって直接駆動されます.モーターから見ると,時計回りの方向に回転します.
ポンプのシャフトシールタイプ
客の要求に応じて選択することができます. その間,要求されるようにISO3069に従ってシール穴のサイズと他のシャフトシールタイプを採用することが許される..
パッキングシール:ポンプ蓋に詰め物箱があります.柔らかい詰め物シールを採用します. 詰め物箱に特定の圧力で水を輸送して密封,冷却,潤滑,清掃することができます.
メカニカルシール: 単面機械シールと双面機械シール; 特定の圧力で水をシール穴に流し,顔を擦り,冷却することもできます.
仕様:
| モデル | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200〜150〜250 | / | / | / | 400 | 20 | 37 |
| IH200〜150〜315 | / | / | / | 32 | 55 | |
| IH200〜150〜400 | / | / | / | 50 | 90 |
