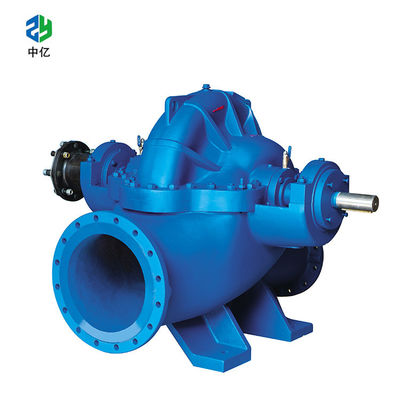

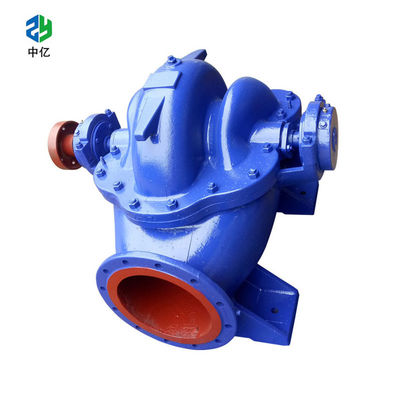

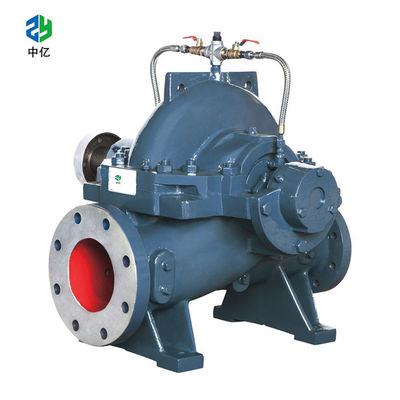

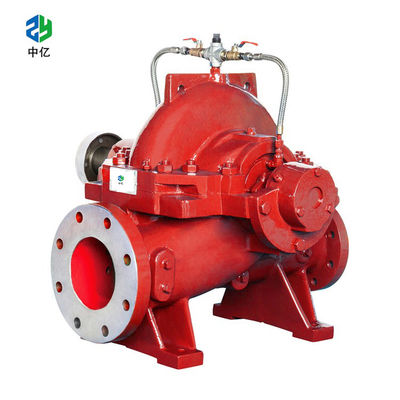

モーターおよびエンジンを搭載する横の二重吸引の割れ目の場合の遠心ポンプ
割れた場合の鋳鉄の青い色で物質的なモーターおよびエンジンを搭載する遠心pumpleの吸引
導入
技術的な記述
新しい割れた場合ポンプ
電動機かディーゼル機関との利用できる完全
運転者から撤退容易に背部
さび止めのコーティングHT250が付いているポンプケーシング
ステンレス鋼AISI 304またはHT250のインペラー
ステンレス鋼AISI 304または電流を通された鉄のシャフト
質軸受け、機械シール/腺パッキング
適用
ポンプがなされる材料の方に化学的に積極的ではない液体およびクリーン ウォーターとの使用のために適した。割れた場合ポンプは給水、はっきりしているセット、消火セット後押しする、圧力潅漑、産業適用、農業climatisationセットの水循環の使用のために推薦される。
限界の使用
-10℃と+120℃間の液体の温度
+50℃までの周囲温度
最高。働き圧力25棒
永年勤続S1
指定:
| モデル | 流れ（Q） | 頭部 H （m） |
速度 n （rpm） |
力 N （kw） |
NPSH （m） |
インペラーの直径 D （mm） |
||
| Mの³ /H | L/S | シャフト力 | モーター 力 |
|||||
| 150S-78 6SH-6 |
126 160 200 |
35 44.5 55.6 |
85 78 70 |
2950 | 41.4 46.9 54.2 |
55 | 3.0 3.6 4.4 |
252。 |
| 150S-78A 6SH-6.A |
111.6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33.8 38.5 |
45 | 2.7 3.5 4.0 |
228 |
| 150S-50 6SH-9 |
130 160 180 |
36.1 44.5 50 |
52.5 50 44 |
2950 | 25.6 38.2 32.9 |
37 | 3.5 4.0 4.5 |
201 |
| 150S-50A 6SH-9A |
111.6 144 180 |
31 40 55 |
44.8 40 35 |
2950 | 18.5 20.9 24.5 |
30 | 3.0 3.6 4.5 |
186 |
| 200S-95 8SH-6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87.7 94.4 10.1 |
110 132 |
4.2 5.5 6.3 |
282 |
| 200S-63 8SH-9 |
216 280 351 |
60 78 97.5 |
69 63 50 |
2950 | 54.2 59.9 66.9 |
75 | 4.9 6.2 6.8 |
238.5 |
| 200S-63A 8SH-9A |
180 270 324 |
50 75 90 |
54.5 46 37.5 |
2950 | 41 48.3 51 |
55 | 4.5 5.8 6.6 |
220 |
| 200S-42 8SH- 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35.8 39.2 42.4 |
45 | 5.0 6.5 7.0 |
202 |
| 200S-42A 8SH-13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30.5 33.1 34.4 |
37 | 5.8 6.4 6.8 |
196 |
| 250S-65 10SH-6 |
360 486 576 |
100 135 160 |
71.5 65.1 57 |
1450 | 100.2 112.6 119.3 |
132 | 2.5 3.1 3.6 |
462 |
| 250S-65A 10SH-6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91.8 101 |
110 | 2.4 3.0 3.5 |
433 |
| 250S-39 10SH-9 |
360 485 576 |
100 134.5 160 |
42.5 39 34 |
1450 | 55.6 63.2 65.9 |
75 | 2.8 3.4 3.8 |
367 |
| 250S-39A 10SH-9A |
324 468 576 |
90 130 160 |
35.5 30.5 25 |
1450 | 42.3 48.5 50.9 |
55 | 2.5 3.3 3.8 |
338 |
| 250S-24 10SH-13 |
360 485 576 |
100 134.5 60 |
28 24 20 |
1450 | 35.7 37.9 39.2 |
55 | 3.0 3.8 4.2 |
299 |
| モデル | 流れ（Q） | 頭部 H （m） |
速度 n （rpm） |
力 N （kw） |
NPSH （m） |
インペラーの直径 D （mm） |
||
| Mの³ /H | L/S | シャフト力 | モーター 力 |
|||||
| 250S-24A 10SH-13A |
342 414 482 |
95 115 134 |
22.2 20.3 17.4 |
1450 | 25.8 27.6 28.6 |
37 | 80 83 80 |
275 |
| 250S-14 10SH- 19 |
365 485 576 |
101.4 134.5 160 |
16.5 14 11.5 |
1450 | 20.4 22.1 23.1 |
30 | 80.5 83.6 78 |
245 |
| 250S-14A 10SH-19A |
320 432 504 |
89 120 140 |
13.7 11 8.6 |
1450 | 15.4 15.8 15.8 |
22 | 78 82 75 |
226 |
| 300S-90 12SH-6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249.5 279 |
300 | 74 77.5 75 |
540 |
| 300S-90A 12SH-6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300S-90B 12SH-6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300S-58 12SH-9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127.5 151.2 167.5 |
200 | 80 82.4 79 |
452 |
| 300S-58A 12SH-9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99.2 115.6 131 |
160 | 80 83 78 |
402 |
| 300S-58B 12SH-9B |
504 684 835 |
140 190 232 |
47.2 43 37 |
1450 | 82.5 97.7 108 |
132 | 79 82 78 |
382 |
| 300S-32 12SH- 13 |
600 790 950 |
166.7 219 269.9 |
37.5 32 26.5 |
1450 | 75.7 80.9 83.2 |
90 | 31 38.5 32.5 |
352 |
| 300S-32A 12SH-13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56.9 66.7 65.8 |
75 | 79.3 82.5 80.5 |
322 |
| 300S-19 12SH- 19 |
612 790 935 |
170 219 260 |
23 19 14.5 |
1450 | 46.2 48 47.4 |
55 | 83 85 78 |
290 |
| 300S-19A 12SH-19A |
504 720 900 |
140 200 250 |
20 16 11.5 |
1450 | 34.8 38.3 37.6 |
45 | 79 82 75 |
260 |
| 300S-12 12SH-28 |
612 790 935 |
170 220 260 |
14.5 12 9 |
1450 | 23.5 31 31.9 |
37 | 82 83 72 |
251 |
