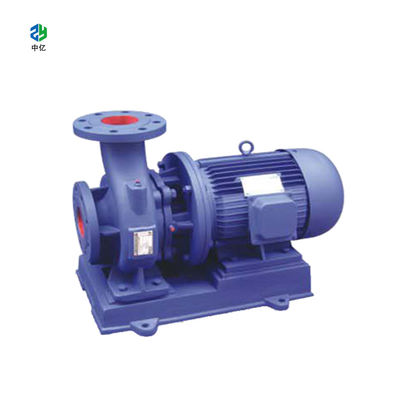

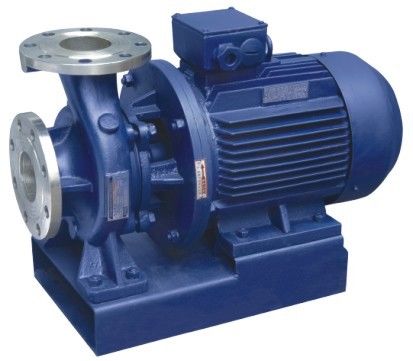

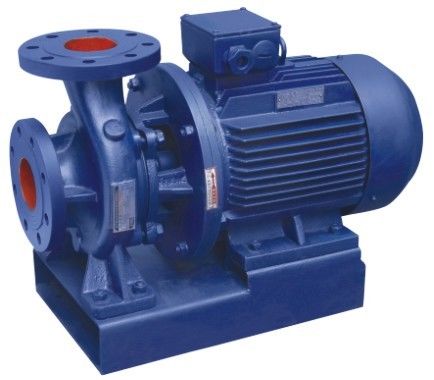

ISWH 水平式単段階単吸一吸一爆発防止油ポンプ
製品紹介
ほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほら
ISWH 最先端の水力モデルを用いた水平単段単吸単吸爆発防止油ポンプIS による単段階単吸気遠心ポンプの性能パラメータと垂直ポンプの構造設計のユニークな組み合わせ厳格に国際ISO2858設計と製造に従って,高効率と省エネ,信頼性の高い性能,カービッド機械密封装置の選択,簡単にインストールするなど
適用範囲
ほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほらほら
1水の供給や,水に使用される他の液体と同様の物理的および化学的性質を持つ水,工業用および都市用水供給および排水,高層ビル用圧水,庭の灌水防火ブースター,長距離輸送,温冷冷冷蔵サイクル,浴室および他の冷水サイクル 圧力付けと設備サポート,温度t ≤ 80 °Cの使用
2広く使用される:金属,化学,繊維,紙,ホテル,例えばボイラー,温水圧循環,都市暖房システム,使用温度 t ≤ 120 °C.
3石油,化学,金属,電気,紙,食品,医薬品,合成繊維,固体でない粒子を運ぶときの温度は -20 °C ~ + 120 °C腐食性があり,粘度も水と似ている.
4ガソリン,ガソリン,ディーゼル,その他の石油製品,または燃やす爆発性液体の輸送では,中気温は−20~+120°Cである.
製品の特徴
ほら
1滑らかな動作: ポンプシャフトと動力と静的バランスのプロペラーの絶対コンセントリシティ,滑らかな動作を保証し,振動なし.
2. 滴漏れ:異なる材料,カービッドシール,異なるメディアの流出がないことを保証します.
3低騒音: ポンプのサポートの下にある低騒音ベアリングが2つあり,スムーズに動いています.
4ポンプシートナッツを外す限り,ローターのすべてのパーツを抽出できる限り,パイプシステムを解体する必要はありません.
5低故障率: シンプルで合理的な構造,世界クラスの品質サポートの使用の重要な部分,機械のトラブルフリー作業時間は大幅に改善されました.
6容易なメンテナンスのため,シール,ベアリングの交換は簡単で便利です.
7輸出は左,右,上 3つの方向に,その後パイプラインの配置 設置,スペースを節約することができます.
| モデル | 流量 | 頭部 m |
効率性 % |
スピード r/min |
パワー kw |
NPSH m |
KG | |
|---|---|---|---|---|---|---|---|---|
| m3/h | l/s | |||||||
| ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
