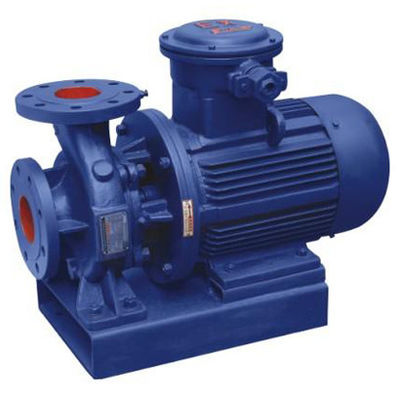

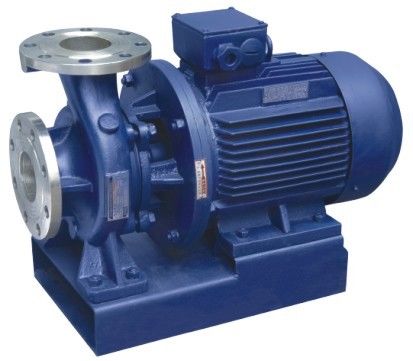

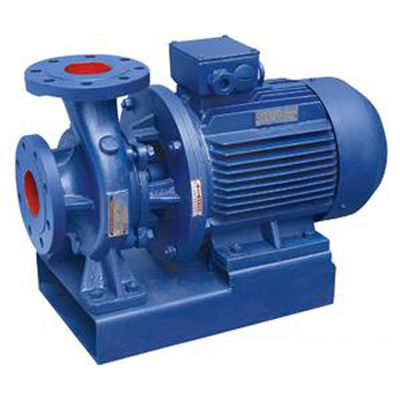

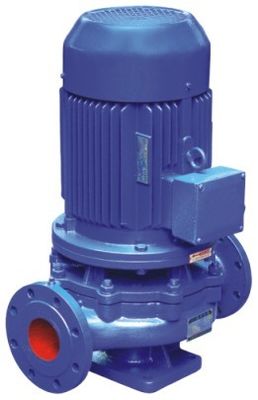

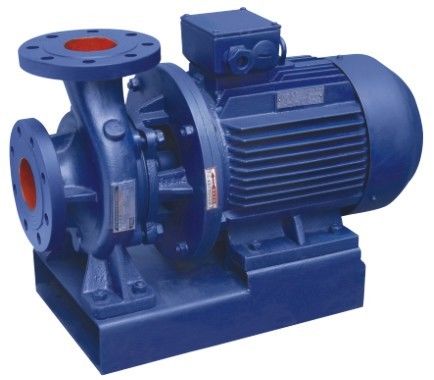

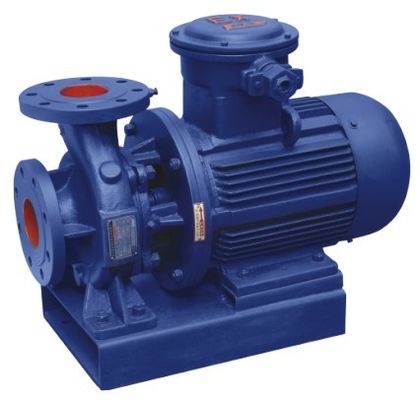

ISWの単段の横の遠心ポンプ インペラー ポンプ
製品紹介
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
ISWHの横のシングルステージの単一吸引の単一吸引の最先端の油圧モデルを使用して耐圧防爆油ポンプは、に従って構造設計の、そして国際的なiso2858設計および製造の厳密な調和、炭化物の機械シール装置の選択の等シングルステージの単一吸引の遠心ポンプ パフォーマンス パラメータおよび縦ポンプ独特な組合せ、高性能および省エネと、信頼できる性能、容易な取付けである
応用範囲
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1.Forは、産業および都市給水および排水に使用した他の液体と同じような水の配達および物理的な、化学特性水で高層ビル水、庭の潅漑、火のブスター、長距離の輸送、暖かく、冷たい冷凍サイクル、浴室および他の冷水周期の与圧および設備保守の温度tの≤ 80の℃の使用加圧した。
2.広く利用された:ボイラー熱湯のような冶金、化学、織物、ペーパーおよびホテルのホテルは循環を加圧し、都市暖房装置、iswrは使用温度tの≤ 120の℃をタイプする。
3.Itはオイル、化学薬品、冶金学、電力、製紙、食糧および薬剤および化学繊維のために適して、温度は-20 ℃である| +類似した非固体粒子、腐食物および粘着性の交通機関のための120 ℃水をまくため。
4.Forはガソリン、燈油、ディーゼルおよび他の石油製品または可燃性の、爆発性の液体の配達、中型の温度-20である| +120 ℃。
製品の機能
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1. 円滑な運用:動的および静的なバランスのポンプ シャフトそしてインペラーの絶対同心性、円滑な運用を保障するため、振動無し。
2. 滴りの漏出:異なった材料、炭化物のシール、確認するためことを別の媒体配達の漏出無し。
3. 低雑音:、モーター弱い音に加えて、基本的に騒音を滑らかに動かさないポンプのサポートの下の2つの低雑音軸受け。
4. ポンプ座席ナットの取り外しがすべての回転子の部品を得ることができる限り容易な取付けおよび維持の管システムを分解する必要性無し。
5. 低い故障率:簡単で、適度な構造、国際的レベルの質サポート、機械トラブル・フリーの就業時間の使用の主要部分は非常に改良した。
6. 容易な維持:シール、軸受けの取り替え、簡単および便利。
7. より多くの地域を置きなさい:輸出高は3方向の上で、そしてパイプラインのレイアウトの取付け、スペースを節約するために、権利残す、ことができる。
モデル | 流れ | 頭部 m |
効率 % |
速度 r/min |
力 kw |
NPSH m |
KG | |
---|---|---|---|---|---|---|---|---|
m3/h | l/s | |||||||
ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
