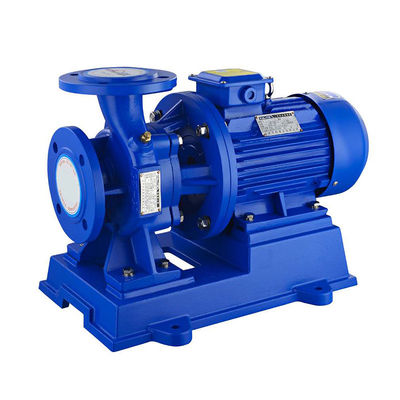

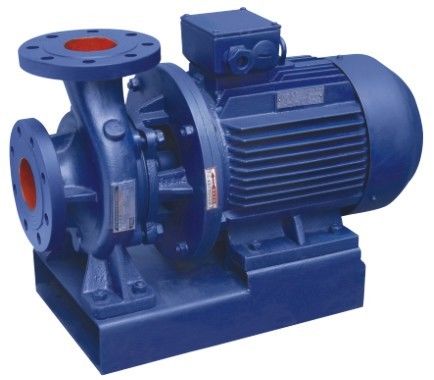

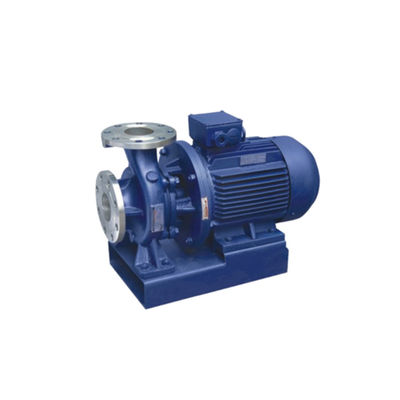

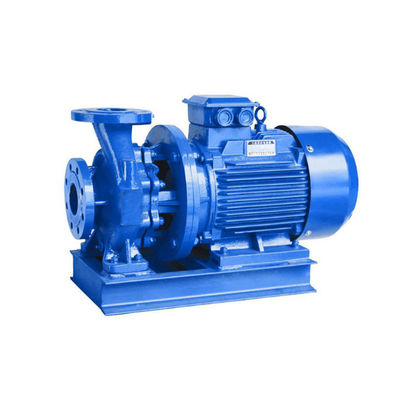

単段式遠心ポンプ ISW
紹介
単段階単吸気遠心熱水ポンプは,国連の我々の技術スタッフです. 国内ポンプの専門家が,国内優れた水力モデルを選択します.IS型遠心ポンプの性能パラメータの使用熱水の適用から派生した温度,介質,および他の異なる lSGタイプ,高温高効率,低騒音,信頼性の高い性能など.
特徴
*ポンプは垂直構造で,輸入と輸出口径は同じで,同じ中央線に位置し,パイプラインにバルブのように設置され,コンパクトで美しい外観,小規模な足跡防護カバーなど,低構造で,屋外に置くことができます.
*インペラーがモーターの長軸に直接搭載され,軸の寸法が短く,構造がコンパクトで,ポンプとモーターベアリングが合理的に配置されています.ポンプ操作によって引き起こされる放射性負荷と軸性負荷を効果的にバランスできる低騒音
*メカニカルシールとシャフトシールまたはメカニカルシール組み合わせ,輸入チタンシールリング,中型高温機械シール,カービッド材料の使用,耐磨性シールメカニカルシール寿命を有効に延長することができます.
*ポンプシートナッツを外す限り,ローターのすべてのパーツを抽出できる限り,パイプシステムを分解する必要はありません.
*流量使用の要件とポンプストリングを使用する必要性,並列操作.
*ポンプの垂直と水平の設置は,パイプ配列に従って行うことができます.
モデルショー
仕様:
| 違う 違う | モデル | 流量 (m3/h) | 頭 (m) | パワー (kW) | 速度 (rpm) |
| 75 | 50〜250 (I) B | 21.6 | 60 | 11 | 2900 |
| 76 | 50-315 (I) | 25 | 125 | 30 | 2900 |
| 77 | 50-315 (I) A | 23.7 | 113 | 22 | 2900 |
| 78 | 50-315 (I) B | 22.5 | 101 | 18.5 | 2900 |
| 79 | 50-315 (I) C | 20.6 | 85 | 15 | 2900 |
| 80 | 65〜100 | 25 | 12.5 | 1.5 | 2900 |
| 81 | 65〜100A | 22.3 | 10 | 1.1 | 2900 |
| 82 | 65〜125 | 25 | 20 | 3 | 2900 |
| 83 | 65-125A | 22.3 | 16 | 2.2 | 2900 |
| 84 | 65~160 | 25 | 32 | 4 | 2900 |
| 85 | 65-160A | 23.4 | 28 | 4 | 2900 |
| 86 | 65-160B | 21.6 | 24 | 3 | 2900 |
| 87 | 65〜200 | 25 | 50 | 7.5 | 2900 |
| 88 | 65~200A | 23.5 | 44 | 7.5 | 2900 |
| 89 | 65~200B | 21.8 | 38 | 5.5 | 2900 |
| 90 | 65〜250 | 25 | 80 | 15 | 2900 |
| 91 | 65~250A | 23.4 | 70 | 11 | 2900 |
| 92 | 65-250B | 21.6 | 60 | 11 | 2900 |
| 93 | 65~315 | 25 | 125 | 30 | 2900 |
| 94 | 65-315A | 23.7 | 113 | 22 | 2900 |
| 95 | 65-315B | 22.5 | 101 | 18.5 | 2900 |
| 96 | 65~315C | 20.6 | 85 | 15 | 2900 |
| 97 | 65〜100 (I) | 50 | 12.5 | 3 | 2900 |
| 98 | 65〜100 (I) A | 44.7 | 10 | 2.2 | 2900 |
| 99 | 65~125 (I) | 50 | 20 | 5.5 | 2900 |
| 100 | 65-125 (I) A | 44.7 | 16 | 4 | 2900 |
| 101 | 65-160 (I) | 50 | 32 | 7.5 | 2900 |
| 102 | 65-160 (I) A | 46.7 | 28 | 7.5 | 2900 |
| 103 | 65-160 (I) B | 43.3 | 24 | 5.5 | 2900 |
| 104 | 65-200 (I) | 50 | 50 | 15 | 2900 |
| 105 | 65-200 ((I) A について | 47 | 44 | 11 | 2900 |
| 106 | 65-200 ((I) B | 43.5 | 38 | 7.5 | 2900 |
| 107 | 65~250 (I) | 50 | 80 | 22 | 2900 |
| 108 | 65~250 (I) A | 46.7 | 70 | 18.5 | 2900 |
| 109 | 65~250 (I) B | 43.3 | 60 | 15 | 2900 |
| 110 | 65-315 (I) | 50 | 125 | 37 | 2900 |
| 111 | 65-315 (I) A | 46.5 | 110 | 30 | 2900 |
